Назначение 16-канального детектор отбоя (отбойника телефонной линии) - преобразование тонального сигнала, говорящего об отбое абонента ("короткие гудки") в определенный по времени разрыв шлейфа (или переполюсовку), воспринимаемый мини-АТС как сигнал отбоя. Детектор нужен для правильной работы мини-АТС при установлении соединений trunk to trunk, таких как переадресация внешнего вызова на городской или мобильный номер, работы автосекретаря DISA и других вариантов. Без отбойника освобождение канала происходит только по таймеру, что приводит к длительной бесполезной занятости внешних телефонных каналов.

Технические характеристики 16-канального отбойника ICON BTD16

• Число каналов - 16;
• Собственное вносимое сопротивление - не более 100 Ом;
• Время неактивности устройства после снятия трубки - настраиваемое (заводская установка 15 с);
• Время реакции на появление сигнала "занято" - настраиваемое (заводское значение 5 с);
• Тип реакции - размыкание или переполюсовка шлейфа;
• Обнаруживаемые частоты занятости - настраиваемое значение (заводская установка 425 Гц);
• Питание от внешнего источника 9В;
• Габаритные размеры - 430х205х44 мм.

Особенности 16-канального детектора отбоя ICON BTD16

• Отбойник BTD16 предназначен для монтажа в 19' стойку;
• Компьютер подключается через COM-порт RS232;
• Все настройки производятся программированием с компьютера;
• При пропадании питания работоспособность каналов сохраняется.

Рекомендации по использованию детектора ICON BTD16

Советуем использовать 16-канальный отбойник ICON BTD16 на внешних линиях аналоговых мини-АТС с количеством каналов больше двенадцати. Устройство может также использоваться на внутренних линиях АТС с подключенными к ним IP-шлюзами.

Установка и подключение 16-канального детектора отбоя ICON

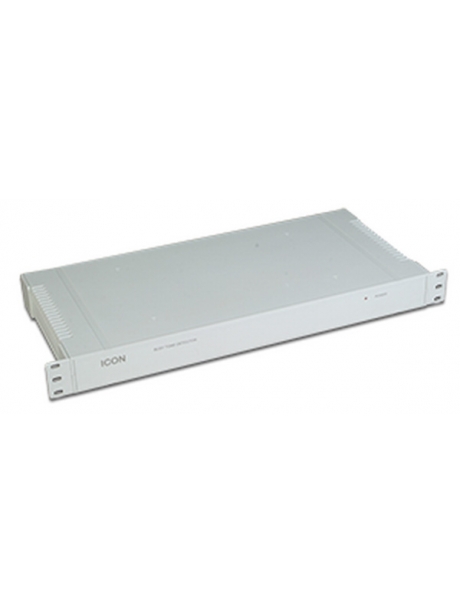

Детектор отбоя ICON BTD16 устанавливается в 19-ти дюймовую стойку. На задней стенке отбойника находятся разъемы порта RS-232, питания, 2-х линейных 25-парных кабелей Amphenol. На передней панели находится индикатор включения питания. Порядок программирования и пользования прибором описан в техописании.

Дополнительное программирование мини-АТС

Для портов, оборудованных детекторами ICON BTD16:

• разрешить соединение типа “trunk to trunk”,
• установить длительность размыкания шлейфа, воспринимаемое портом как “отбой”, 500-1000мсек,
• установить таймер, обеспечивающий автоматическое отключение внешней линии портом (на случай потери питания) на время, равное максимальному ожидаемому времени разговора (например, 15 мин.) .
